كيف تمكن المصنعون من تقليص دورات التطوير بنسبة 70% وتحقيق دقة تصل إلى ±0.01 مم من خلال النماذج الأولية المتكاملة والتصنيع باستخدام الحاسوب (CNC).
في تطوير المنتجات الحديثة، يُعدّ الانتقال من نماذج الأجزاء الأولية إلى الأجزاء النهائية المُصنّعة آليًا عاملًا حاسمًا في سرعة طرح المنتج في السوق وموثوقيته. ويواجه المهندسون قرارات مصيرية: إما التحقق من صحة التصاميم بسرعة أو التوسع إلى ملايين الوحدات دون عيوب. يسدّ نهج Longterm Mold القائم على البيانات هذه الفجوة، داعمًا بذلك تصنيع الأجزاء الدقيقة، وأجزاء السيارات، والأجزاء المعدنية، وأجزاء الألومنيوم، والمنتجات البلاستيكية في مختلف الصناعات.
1. أجزاء النموذج الأولي: التحقق الوظيفي مع عائد استثمار قابل للقياس
لا تقتصر أجزاء النماذج الأولية على كونها نماذج بصرية فحسب، بل تخضع لاختبارات حرارية ومحاكاة للصدمات واختبارات هندسية. بالنسبة للأجهزة الطبية، تُصنع أجزاء النماذج الأولية من مادة PEEK أو ABS بتقنية الطباعة ثلاثية الأبعاد، ما يُمكّن من إجراء ست دورات تصميم أسبوعيًا. أما أجزاء النماذج الأولية لهياكل السيارات المقاومة للصدمات، فتُصنع من الألومنيوم 6061، حيث يتم امتصاص بيانات القوة عند 1200 كيلو نيوتن قبل البدء في أي عملية تصنيع.
المقياس الرئيسي: التصنيع الإضافي يسرع إنتاج الأجزاء النموذجية بنسبة 70٪ مقارنة بالطرق التقليدية، مما يقلل مدة التطوير من 6 أشهر إلى 8 أسابيع.
بعد الموافقة على التصميم، تُستخدم هذه الأجزاء النموذجية بشكل مباشر لتحديد مسارات الأدوات اللازمة للأجزاء الدقيقة وأجزاء السيارات، مما يقلل من مخاطر الخردة.

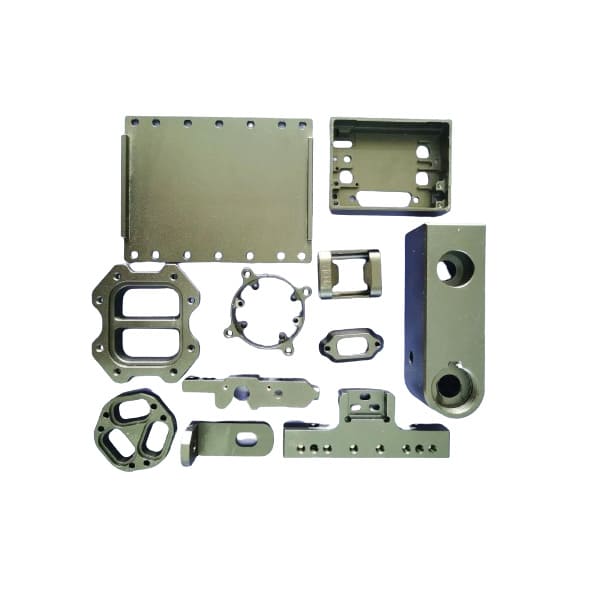

2. الأجزاء الدقيقة: تفاوتات أقل من 10 ميكرومتر للوظائف الحرجة
تُعرَّف الأجزاء الدقيقة بدقة أبعادها وقابليتها للتكرار. باستخدام تقنية التصنيع باستخدام الحاسوب (CNC) خماسية المحاور، تُنتج شركة Longterm Mold أجزاءً دقيقة من الفولاذ المقاوم للصدأ (بتفاوت ±0.005 مم) لتطبيقات الروبوتات الجراحية وأجهزة الاستشعار الفضائية. تُظهر بيانات أكثر من 2000 عملية إنتاج أن هذه الأجزاء الدقيقة تحقق معامل CPk ≥ 1.33 وفقًا لمعيار ISO 13485.
| طلب | مادة | تسامح | الحجم شهرياً |
|---|---|---|---|
| الغرسات الطبية | التيتانيوم Ti-6Al-4V | ±0.008 مم | 5000 وحدة |
| أغلفة بصرية | ألومنيوم 7075 | ±0.005 مم | 12000 وحدة |
تتطلب هذه الأجزاء الدقيقة قياسات دقيقة متخصصة: تخضع كل دفعة لفحص باستخدام جهاز قياس إحداثيات ثلاثي الأبعاد (CMM) بدقة 0.0001 مم. بالنسبة للعملاء الذين ينتقلون من استخدام أجزاء النماذج الأولية إلى الأجزاء الدقيقة، يقلل هذا الانتقال من حالات فشل التجميع من 8% إلى 0.3%.
3. قطع غيار السيارات: المتانة في ظل ظروف التشغيل القاسية
يتطلب مصطلح قطع غيار السيارات (المكونات الجاهزة للإنتاج) مقاومة للحرارة والاهتزاز والتآكل. تُورّد شركة لونغ تيرم مولد قطع غيار السيارات المصبوبة، مثل دعامات المحرك وعلب التروس. بيانات من اختبارات جهات خارجية:
دورات حرارية: 500 دورة من -40 درجة مئوية إلى 150 درجة مئوية - بدون تشقق.
مقاومة رذاذ الملح: 1000 ساعة (ASTM B117) لأجزاء السيارات المطلية بالزنك والنيكل.
عمر الإجهاد: تتحمل أجزاء السيارات المصنوعة من الألومنيوم (سبائك A380) 10⁷ دورات تحميل عند 90 ميجا باسكال.
بخلاف قطع النماذج الأولية المستخدمة في فحوصات التوافق، تخضع قطع غيار السيارات المنتجة لاختبارات تسريب بنسبة 100% وفحص بالأشعة السينية للكشف عن المسامية. ويتراوح حجم الإنتاج السنوي عادةً بين 50,000 و500,000 وحدة.
4. الأجزاء المعدنية والأجزاء المصنوعة من الألومنيوم: خفيفة الوزن، قوية، ذات كفاءة حرارية عالية
تجمع الأجزاء المعدنية المصنوعة من الألومنيوم بين خفة الوزن (2.70 جم/سم³) والتوصيل الحراري العالي (حوالي 200 واط/م·ك). الدرجات الشائعة: 6061، 7075، و6082. تُصنّع هذه الأجزاء باستخدام آلات CNC، أو بالبثق، أو بالصب. في الإلكترونيات الاستهلاكية، تحافظ الأجزاء المعدنية المصنوعة من الألومنيوم في الهياكل على استواء أقل من 0.05 مم على طول 300 مم. أما في صواني بطاريات السيارات، فتُحقق هذه الأجزاء انخفاضًا في الوزن بنسبة 30% مقارنةً بالفولاذ مع الحفاظ على معايير السلامة في حالة التصادم.
بيانات الإنتاج:
تشطيب السطح: يمكن تحقيق Ra 0.8 ميكرومتر للأجزاء المعدنية وأجزاء الألومنيوم دون الحاجة إلى تلميع ثانوي.
سمك طبقة الأنودة: 15-25 ميكرومتر لمقاومة التآكل على الأجزاء المعدنية والأجزاء المصنوعة من الألومنيوم.
إن الانتقال من أجزاء النموذج الأولي (غالبًا راتنج SLA) إلى أجزاء معدنية من الألومنيوم يتطلب تعديل معدلات التغذية/السرعات: سرعة القطع النموذجية للألومنيوم هي 800-1200 متر/دقيقة، أي أسرع بأربع مرات من الفولاذ المقاوم للصدأ.
5. المنتجات البلاستيكية: مواد ذات حجم كبير وقوام متجانس ومواد معاد تدويرها
تشمل المنتجات البلاستيكية مكونات مصبوبة بالحقن من مواد ABS وPC وPA6 وPOM. بالنسبة للتصميمات الداخلية للسيارات، تُصنع المنتجات البلاستيكية مثل قنوات التكييف والتهوية والمشابك باستخدام قوالب متعددة التجاويف (من 4 إلى 32 تجويفًا). تتراوح مدة دورة إنتاج المنتجات البلاستيكية بين 15 و45 ثانية لكل حقنة. ويتم التحكم في ثبات أبعاد المنتجات البلاستيكية بدقة ±0.02 مم على مسافة 100 مم.
مثال على الاستدامة: استخدام 30% من مادة البولي كربونات/أكريلونيتريل بوتادين ستايرين المعاد تدويرها في المنتجات البلاستيكية يقلل من البصمة الكربونية بنسبة 30% مع الحفاظ على قوة تحمل الصدمات عند 50 كيلوجول/م². وتجتاز المنتجات البلاستيكية من شركة Longterm Mold اختبارات UL94 V-0 الخاصة بمقاومة الاشتعال، كما أنها متوافقة مع لوائح REACH.
هام: عند الانتقال من أجزاء النموذج الأولي المصنوعة من مادة ABS القياسية إلى منتجات البلاستيك الإنتاجية المصنوعة من النايلون المملوء بالألياف الزجاجية، يتغير الانكماش من 0.4٪ إلى 0.2٪ - مما يتطلب تعديلات في التجويف.
جدول مقارنة: أجزاء النموذج الأولي مقابل عمليات التصنيع الإنتاجية
| المعلمة | أجزاء النموذج الأولي | تصنيع قطع الغيار (دقيقة / آلية / معدنية / بلاستيكية) |
|---|---|---|
| تسامح | ±0.1 – 0.3 مم | قطع دقيقة ±0.005 مم، قطع غيار السيارات ±0.02 مم |
| نطاق المواد | مادة PLA، راتنج، مادة ABS | أجزاء معدنية، أجزاء من الألومنيوم (6061/7075)، فولاذ مقاوم للصدأ، بولي أوكسي ميثيلين (POM) |
| مقدار | 1 – 100 وحدة | 1000 – 500000+ وحدة/سنة |
| تشطيب السطح | Ra 12.5 ميكرومتر | خشونة سطح المنتجات البلاستيكية Ra < 1.6 ميكرومتر، خشونة سطح الأجزاء المعدنية Ra < 0.8 ميكرومتر |
| مهلة | من 3 إلى 7 أيام | 15 – 30 يومًا (مع الأدوات) |
الخلاصة: لماذا ينجح التكامل بين النموذج الأولي والإنتاج؟
يُسهم استخدام نماذج أولية لتقليل مخاطر التصميم قبل الالتزام بالأجزاء الدقيقة، وأجزاء السيارات، والأجزاء المعدنية، وأجزاء الألومنيوم، والمنتجات البلاستيكية في خفض التكلفة الإجمالية للمشروع بنسبة 40% في المتوسط (استنادًا إلى 47 مشروعًا للعملاء). كما تُحسّن معايير التشغيل المُستمدة من النماذج الأولية - مثل قوى التثبيت وتداخل الأدوات - عمليات الإنتاج بكميات كبيرة بشكل مباشر، مما يُقلل معدلات الهدر من 5% إلى أقل من 1%.
بالنسبة للمهندسين الذين يحددون مواصفات قطع دقيقة للاستخدامات الطبية أو الفضائية، اطلبوا تقارير فحص العينة الأولى. أما بالنسبة لقطع غيار السيارات، فاطلبوا وثائق PPAP من المستوى 3. وبالنسبة للمنتجات البلاستيكية أو المعدنية (قطع الألومنيوم)، تحققوا من شهادات المواد (EN 10204 3.1).
